| จุดประสงค์เชิงพฤติกรรม
เมื่อนักเรียน เรียนจบแล้วสามารถ
1. ประกอบวงจรไฟฟ้าได้
2. วัดค่าแรงดันไฟฟ้าในวงจรได้
เครื่องมือและอุปกรณ์
1. ชุดฝึกทดลองเครื่องวัดไฟฟ้าและอิเล็กทรอนิกส์ 1 ชุด
2. แหล่งจ่ายไฟฟ้ากระแสตรง 0 30 V 1 ตัว
3. สายต่อวงจร 1 ชุด
4. โวลต์มิเตอร์ 1 ตัว
ลำดับขั้นการทดลอง
1. ประกอบวงจรไฟฟ้า ดังรูปที่ 1
รูปที่ 1 การประกอบวงจรไฟฟ้าแบบอนุกรม
2. จ่ายแรงดันไฟฟ้ากระแสตรงให้แก่วงจรตามค่าที่กำหนดในตารางแล้วใช้โวลต์มิเตอร์วัดค่าแรงดันไฟฟ้าที่ตกคร่อม
R1 , R2 , R3 แล้วบันทึกผลในตารางที่ 1
แรงดันไฟฟ้า |
ER1 |
ER2 |
ER3 |
20 V |
|
|
|
30 V |
|
|
|
ต ารางที่ 1 ค่าแรงดันไฟฟ้าที่วัดได้
3. กลับขั้วของแหล่งจ่ายไฟฟ้าแล้วทดลองซ้ำตามข้อ
2 บันทึกผลในตารางที่ 2
แรงดันไฟฟ้า |
ER1 |
ER2 |
ER3 |
20 V |
|
|
|
30 V |
|
|
|
ตารางที่ 2 ค่าแรงดันไฟฟ้าที่วัดได้

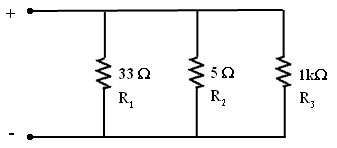

4. ประกอบวงจรไฟฟ้า ดังรูปที่ 2
รูปที่ 2 การประกอบวงจรไฟฟ้าแบบขนาน
5. จ่ายแรงดันไฟฟ้ากระแสตรงให้แก่วงจรตามค่าที่กำหนดในตารางแล้วใช้โวลต์มิเตอร์วัดค่าแรงดันไฟฟ้าที่ตกคร่อม
แล้วบันทึกค่าลงในตารางที่ 3
แรงดันไฟฟ้า |
ER1 |
ER2 |
ER3 |
20 V |
|
|
|
30 V |
|
|
|
ตารางที่ 3 ค่าแรงดันไฟฟ้าที่วัดได้
6. กลับขั้วของแหล่งจ่ายไฟฟ้าแล้วทดลองซ้ำตามข้อ
5 บันทึกผลในตารางที่ 4
แรงดันไฟฟ้า |
ER1 |
ER2 |
ER3 |
20 V |
|
|
|
30 V |
|
|
|
ตารางที่ 4 ค่าแรงดันไฟฟ้าที่วัดได้
สรุปผลการทดลอง
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
ข้อเสนอแนะ
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
...............................................................................................................................................................................................................................................................
..............................................................................................................................................................................................................................................................
|
